概述：

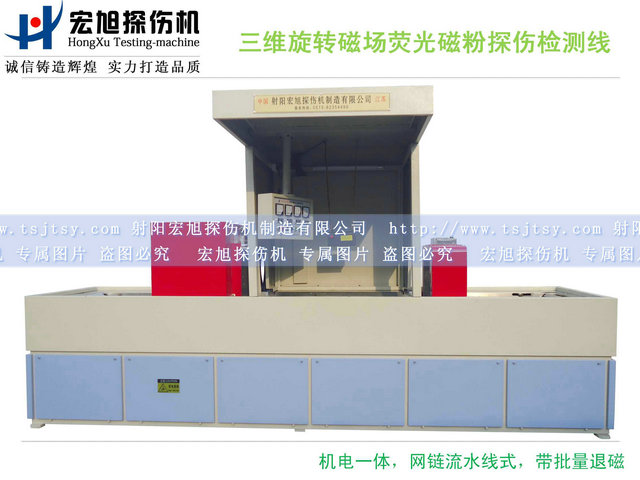

三維旋轉磁場熒光磁粉探傷檢測線是宏旭探傷機制造有限公司新研制的一款磁粉探傷機，主要針對的是非接觸式流水線磁粉探傷，它同時增加了批量退磁功能，實現磁化觀察后立刻輸送退磁，不占用磁化探傷的時間，不用操作員反復運送操作，最大限度的節省生產時間、減少流水作業生產線占地面積。

三維旋轉磁場熒光磁粉探傷檢測線的功能

1、針對各類鐵磁性零件采用非接觸式濕法磁粉探傷，實現真正的無損檢測探傷；

2、具有三個維度的磁場，由上下、左右、前后三組磁化線圈形成；

3、三個維度的磁場的磁化電流可分別調節大小，也可分別進行通斷控制；

4、設備采用小型工業可編程序控制器PLC為核心對設備進行集中控制、操作簡單方便、適用性強，工作穩定；

5、設備配有通過式遠離法退磁功能；

6、固定立式機電一體流水線結構設計；

7、儀器外殼表面均采用噴塑處理，耐熱耐腐蝕，易于清潔；

三維旋轉磁場熒光磁粉探傷檢測線快速高效性

三維旋轉磁場熒光磁場探傷檢測線的操作分為三部分，由上料操作人員、觀察人員、下料操作人員3人組成一個班，上料操作人員負責將待檢鐵磁性工件放于網鏈輸送帶上，網鏈自動傳輸至磁化區進行噴淋磁化，網鏈繼續傳輸至觀察區，由觀察人員負責工件裂紋缺陷的觀察評定，結束后放回網鏈輸送帶上傳輸至退磁區退磁，退磁后由下料操作人員進行下料操作，整個檢測過程快速高效。檢測效率比普通探傷機高兩倍。

三維旋轉磁場熒光磁粉探傷檢測線的主要組成

三維旋轉磁場熒光磁粉探傷檢測線，由板鏈輸送機構、三維磁化線圈、上下噴淋組件、觀察室、退磁線圈、集液槽、攪拌儲液箱組成：

板鏈輸送機構采用加密不銹鋼鏈片式網鏈結構，承重力高、耐用易清潔，阻留磁懸液少；

三維磁化線圈采用三個維度磁化線圈組組合裝配而成，磁化過程中形成旋轉磁場，可在工件表面檢測多方向缺陷，為非接觸式無損磁粉探傷方式；

上下噴淋組件采用上下兩組噴淋組組成，保證磁化探傷過程中工件表面全方位噴淋到磁懸液，防止出現死角；

觀察室，由紫外燈、暗室、暗室布、觀察區四部分組成，滿足熒光磁粉黑暗環境檢測需要；

退磁線圈，單獨的退磁區，流水線式退磁，不會出現像通用機退磁占用磁化時間的情況，保證磁化暫載率；

集液槽，漏斗式設計，引流滴落的磁懸液，防磁懸液滯留，提高磁懸液回收利用率；

攪拌儲液箱，由攪拌電機、儲液箱、泵電機、過濾網等組成；

暫載率高

鏈片式網鏈輸送檢測線，檢測速度快，效率高，檢測強度大，宏旭針對性的內置加載型磁化變壓器，確保連續12小時連續穩定運行。

安全性強

三維旋轉磁場探傷檢測線的上下、左右、前后輸出電壓均低于36V，不會對人體構成電的傷害。PLC自動運行時，操作按鈕自鎖，不會出現誤操作損害設備的性況發生。電氣布線合理、元器件選型余量大，且均為知名品牌。設備機械結構設計合理，焊接工藝嚴格，原材料優質且加厚選型。
