| 產品名稱 | 產品型號 | 產品規格 |

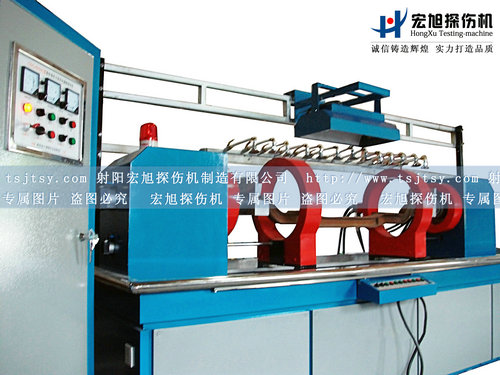

| CEW-6000熒光磁粉探傷機 | CEW-6000 | 臺 |
CEW-6000系列微機控制熒光磁粉探傷機設備為機電分開式大型檢測設備，可一次性檢測工件全方位裂紋，設備根據客戶要求設計成開合線圈、或移動線圈；可分別進行周向、縱向及復合磁化、熒光觀察、采用CJV國際電路、邏輯斷電相位、衰減式自動退磁；夾緊部分自鎖轉動，動作可實現手動/自動，手動可單步操作每一步，自動實現自動運行；夾緊、噴液、磁化、轉動、退磁、松開等，適用于大型零部件。
主要功能
該熒光磁粉探傷機采用電流與磁場從工件中心通過的二次感應法對工件進行復合磁化，使磁力線旋轉。從而一次探傷可檢查工件表面和近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。并可對工件分別進行單路和復合磁化，磁化電流分別可調，具有噪音小、性能可靠的優點，并帶有斷電相位控制功能、同時PLC工作程序還可根椐探傷需要自行改變。
主要特點
該熒光磁粉探傷機為微機控制曲軸專用磁粉探傷設備，它以小型工業可編程序控制器（PLC）為核心對系統的輸送、夾緊、旋轉觀察、噴灑磁懸液、磁化、松開等機械程序動作進行控制，能按規定程序完成除上料、觀察以外的全部探傷過程，既可自動操作，又可手動單步操作。無漏檢現象，操作人員的勞動強度小。
主要技術指標
周向磁化電流：AC 0-6000A（有效值）連續可調,帶斷電相位控制；
縱向磁化磁勢：AC 0-24000AT（有效值）連續可調,帶斷電相位控制；
磁化原理： 通電線圈法；
磁化方式：周向、縱向、復合磁化三種；
電極間距：0-2000mm；
夾緊行程：50 mm；雙向
夾緊方式：氣動夾緊，氣壓0.4—0.8Mpa可調，
退磁方式：遠離式自動退磁；
退磁效果：退磁后工件上剩磁小于160A/m（3GS）；
探傷靈敏度：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，工件表面用A型2號試片貼面，清晰顯示；
紫外線強度：距工件380mm處,照度大于或等1000uW/cm2；
電源：三相四線，380V±10%，50HZ，約200A。
