| 產品名稱 | 產品型號 | 產品規格 |

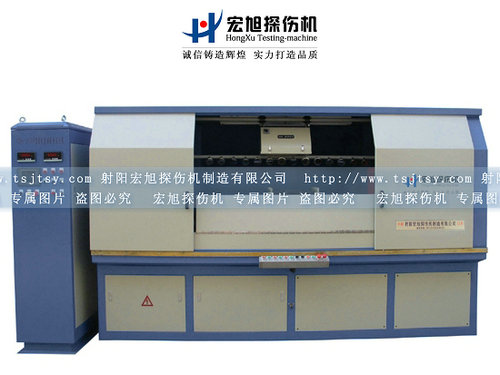

| CDG-4000微機控制磁粉探傷機 | 微機控制熒光磁粉探傷機 | 熒光磁粉探傷機 |
一. 磁粉探傷機概述
CDG-4000熒光磁粉探傷機為固定式分體型微機控制交流熒光濕法磁粉探傷機設備，為汽車發動機內零件專用，具有盲區小探傷效力高，工件無灼傷等優點。適合大批量生產廠和內燃機生產廠也適用于軸承套圈及類似形狀的環形鐵磁性零件的磁粉檢驗，使用時若換上通用夾具可作通用探傷機設備使用。
它以可編程序控制器（PLC）為核心對系統的機械程序動作進行控制，能按規定程序完成（除上、下料、缺陷人工觀察）大部分探傷過程，既可自動操作，又可手動單步操作。臥式結構。周向磁化采用穿棒法，縱向磁化采用閉路磁軛感應法對工件進行交流復合磁化（閉路磁軛感應法在工件上產生二次感應電流比開路磁軛大數倍，保證工件端面和圓周面效果顯示清晰），并具有斷電相位控制功能。從而一次性磁化可檢查出工件內外表面和近表面因材料、鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等極細微缺陷。
二. 磁粉探傷機主要技術參數如下：
1.周向磁化； 交流 0-4000A
2.縱向磁化： 0-24000AT
3.電極間距： 0-2200mm 電動可調
4.縱向磁化線圈：移動線圈內徑 Ф 400mm/6T ，工作電流 AC4000A ，電動可調，行走速度約 110mm/s
5.夾緊方式：電動夾緊
6.工件轉速：約 8r/min
7.磁化方式 a) 周向，縱向復合磁化 b)單周向磁化 c) 單縱向磁化
8.噴淋方式：多工位自動噴淋，手動噴淋
9.儲液箱容積： 40L
10.熒光照度：距光源 380mm 處，此紫外線照度 ≥ 1000 μ W/cm 2
11.使用電源：三相四 / 五線， 380V 50Hz /250A( 瞬間 )
12.使用環境：溫度 -10-+40 ℃； 濕度 ≤ 80%，無腐蝕氣體、粉塵和強力高頻電磁干擾；
13.設備主機尺寸：長 3920mm× 寬 855mm× 高 1450mm
14.控制柜尺寸：長 810mm× 寬 1120mm× 高 2150mm
15.總重量： 1800 ㎏
