| 產品名稱 | 產品型號 | 產品規格 |
| 全封閉機床式熒光磁粉探傷機 | HCDG | 全封閉機床式熒光磁粉探傷機 |
一、概述：
二、技術參數：
|
序號 |
名稱 |
說明 |
|
1 |
輸入電源 |
380V 50HZ 三相四線 60A（瞬時2S） |
|
2 |
氣源氣壓 |
0.4--0.8MPa （用戶自備空氣壓縮機） |
|
3 |
輸出電流 |
周向：0─3000A（連續可調，帶斷電相位控制） |
|
縱向：0─16000AT（連續可調，帶斷電相位控制） | ||
|
4 |
磁化方式 |
周向磁化、縱向磁化、復合磁化； |
|
周向采用通電法，縱向采用磁軛線圈法，環形件采用中心導體法。 | ||
|
5 |
操作方式 |
自動控制和手動操作 |
|
6 |
極間距 |
0-550mm可調(手輪調節) 極間距：是指兩電極夾具之間距離 |
|
7 |
夾緊方式 |
氣缸夾緊（氣源用戶自備） |
|
8 |
暫載率 |
20% |
|
9 |
退磁效果 |
Br≤0.2mT（衰減式退磁） |
|
10 |
靈敏度 |
按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，以A型全套試片測試，在工件的任意方位顯示清晰。 |
|
11 |
紫外線強度 |
距工件表面380mm處不小于4000μw/cm2； |
|
12 |
照明燈 |
20W×1日光管 |
|
13 |
排風扇 |
×1 |
三、結構特點：

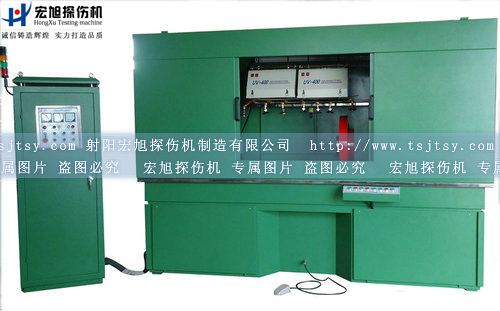

1）、整體結構為機電分離或機電一體型，全封閉雙開門暗室裝置，與簡易式暗室裝置比占地面積小，有利于節約企業廠房占地成本，更利于對設備安放位置及周邊環境的保持。專用于軸棒、環形類零件的無損檢測。
2）、采用旋轉夾緊電極，便于觀察。
3）體用高強度黑光燈，距工件表面380mm處不小于4000μw/cm2；更有利于磁痕顯現利于觀察。
4）配移動輔助控制面板，腳踏開關，隨時便于對設備的掌控。
5）全封閉暗室四面均配有可開啟的門，便于對設備的檢修。
