一、概述

CY-1000型交流支桿式磁粉探傷儀是根據JB/T8290-1998《磁粉探傷機》標準制造。該磁粉探傷儀是便攜式多用探傷儀設備，能對被探工件進行交流磁化和自動交流衰減退磁；能用連續法和剩磁法磁粉探傷；能固定在車間和試驗室使用；也可攜帶到探傷現場使用。配以附件能使各種零件的異形部位獲得合適的磁化，可對大型零件分段磁化。

CY-1000型交流支桿式磁粉探傷儀交流磁化有斷電相位控制功能，剩磁穩定，確保探傷質量；自動退磁能從所用磁化電流值自動衰減到零；儀器利用可控硅調整其導通角來控制磁化、退磁電流大小，實現大電流的無觸點調節，延長儀器使用壽命。

二、技術性能

 交流磁化電流：峰值0~1400A、有效值0~1000A、連續可調，短時斷續通電，帶斷電相位控制功能；

自動退磁電流：交流峰值1400 A~0、 有效值1000 A~0、連續可調；

輸出負載：50mm2銅芯軟電纜3m；

電源：220V±10%   50Hz  最大電流瞬間約20A；

剩磁穩定度：不超過±5%；

重量：大約14公斤

三、結構特點

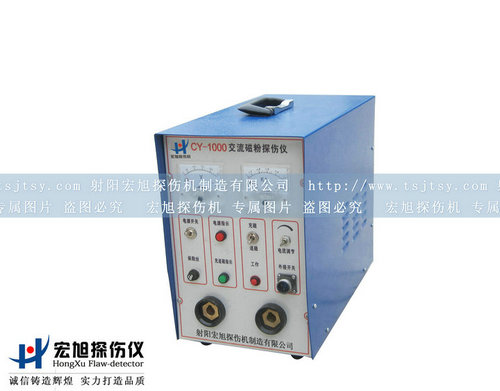

CY-1000型交流支桿式磁粉探傷儀，結構緊湊、操作方便、便于攜帶。儀器前面為儀器操作部分，開關按鈕、保險絲、電流表均在儀器面板上，在儀器的后板上有電源和腳踏開關插座，控制部分在磁粉探傷儀內部，主要有可控硅、電源變壓器、觸發信號生成組件、電流互感器、繼電器、快熔，工作電流的有無及大小調節均由這部分控制。

支桿探頭頭部為可拆的銅頭，可通過銅網墊接觸工件，使之接觸良好，不易產生火花，以免燒傷工件。帶按鈕開關的一個支桿探頭有一四芯電纜通過圓形插頭接通后板“外接開關”插座，其功能同腳踏開關、磁粉探傷儀面板上工作按鈕一樣使用。

四、設備成套性

1、CY-1000型交流支桿式磁粉探傷儀主機             1臺

2、支桿探頭                                                           1套

3、電源線                                                              1根

4、 輸出電纜線                                                      2根

5、腳踏開關                                                          1只

6、說明書                                                             1份

7、合格證                                                             1份
