一、概述

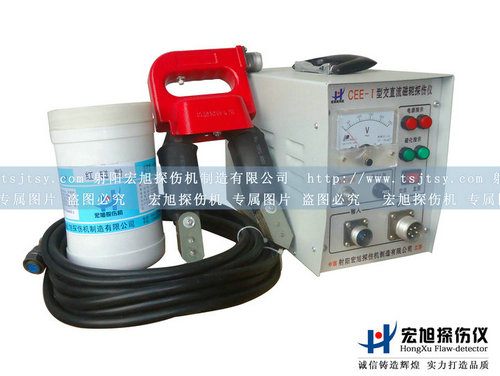

    CEE—1型便攜式交直流電磁軛磁粉探傷儀是小型便攜式無損檢測探傷儀的專用儀器，是采用磁場磁化工件的原理設計而成的小型磁粉探傷儀，具有對被探工件的裂紋顯示清晰，性能可靠，穩定和操作方便等特點。該儀器具有交流、直流分別磁化工件功能，對檢測不同類型的材料有顯著的效果，對大型鐵磁材料及零部件的局部探傷均適用。

    該磁粉探傷儀利用可控硅組成無觸點的電子電路，噪音小、壽命長、體積小、重量輕、提升力大，活動關節可調，為適應探傷的需要，該磁粉探傷儀能配三種探頭使用（用戶可根據需要選配另兩種探頭）特別適用地平焊縫、角焊縫、鋼管、壓力容器、管道、軸及形狀復雜的零部件的探傷。

二、技術性能

 1、輸入電壓：~220V±10%，50HZ

 2、輸出電壓：AC36V，DC8V

 3、工作電流：輸入5A，輸出AC8A~15A

 4、探頭極距：

  ①D型磁軛探頭：0—250mm可調

  ②A型馬蹄探頭：0—165mm可調

  ③O型磁環：Φ150 mm范圍

 5、提升力：

  ①D型磁軛探頭：AC大于5kg，DC 36kg

  ②A型馬蹄探頭：AC大于4kg

  ③O型磁環：AC1800AT

 6、探頭重量：

  ①D型磁軛2kg；  ②A型馬蹄2kg；  ③O型磁環2.5kg。

 7、儀器重量：5.5㎏

 8、儀器尺寸：230×110×165mm

 9、靈敏度；A型試片顯示清晰

三、主要結構特點

    CEE—1型電磁軛磁粉探傷儀的所有電子元件及零部件，全部安裝在箱內，一般不會脫落，電路采用彩色軟線引出，便于辨別，維修。整個儀器布局合理，結構緊湊，設計合理，使用操作方便，整機的重量平衡，攜帶方便。

    附件電源電纜是一根三芯電纜，一端通過圓形三芯航空插入儀器面板的~220V插座相連。面板上設有電源開關、電源指示、充磁指示、保險絲，以便操作者識別操作。

    配套探頭采用高強度絕緣材料制成，檢驗合格后肜環氧樹脂膠連成一體，達到既密封絕緣，又不易損壞，操作也比較舒適，探頭上有活動關節，可供用戶在特定的工件上使用也可用平面磁軛，具體是看所磁化工件形狀，來決定使用什么形狀探頭。

該磁粉探傷儀可配三種探頭的適用范圍：

 1、磁軛探頭：配有活動關節、可對平面、曲面工件進行探傷，交、直流兩用；

 2、馬蹄探頭：對各種角焊縫，大型工件的內外角進行局部探傷，配有照明燈，適用于球罐內或光線較暗處。該探頭可配45°角活動關節而大大提高探傷效率。

 3、磁環探頭：能滿足所有能放入工件的周向裂紋的探傷，可用它來檢測工件的疲勞裂痕（疲勞裂痕均垂直與軸向）極為方便，亦可對工件進行遠離法退磁。

四、使用與維修

 1、使用前應根據被探工件選擇適應的探頭。

 2、先將輸出電纜與探頭連接旋緊，再將輸出電纜的另一端插入面板上的“輸出”插座中并旋緊。

 3、將電源電纜的航空插頭插入面板上“輸入”電源插座中，另一端插入單相~220V的電源插座中（帶有~220V的電源配電板，必須接地良好），打開面板上的電源開關，此時電源指示燈亮，說明控制電路中已接通電源。

 4、手持探頭將探頭與被探工件接觸好，在被探工件上噴灑磁粉或磁懸液這時按下探頭手把上的充磁開關，“磁化指示”燈亮，工作呈磁化狀態，松開按鈕開關，觀察工件是否有磁粉，工件上如有裂紋，在磁化時，有裂紋的地方就會聚結磁粉，就形成磁痕。

 5、該磁粉探傷儀具有交、直流，當需要直流探傷時將轉換開關板向直流位置，此時探頭工作電流為直流輸出。

 6、如有需要調節磁極間距，松開可調關節的蝶形螺母來改變探頭的磁極間距，調整好后需擰緊螺母方可工作。

 7、在工件被磁化時，即按下探頭手把上的充磁開關，所按下的時間不宜太長，一般只需3——5秒即可，時間長會引起不必要的溫升和能耗。儀器在工作時出現異常情況，如無法排除時，請與我公司聯系。

五、注意事項

 1、儀器在使用時，應避免空載工作，防止產生不必要的溫升或損壞。

 2、使用探頭時，端面與被檢測工件要保持良好的接觸，再按下手把上的充磁按鈕開關，此時探傷效果最好，探頭應避免碰撞、跌落，保持清潔。

 3、在使用中，如果發現探頭線包發熱嚴重，即停止使用，檢查故障原因，經檢修后再使用，否則會損壞探頭。

 4、磁粉探傷儀停止使用時，應切斷面板上和配電板上的電源開關。

 5、探傷結束后，在探頭的活動關節部位，應清除雜物并注潤滑油。

六、產品成套性：
