大型閥門組件閥體閥蓋閥桿專用熒光磁粉探傷機控制面板功能說明

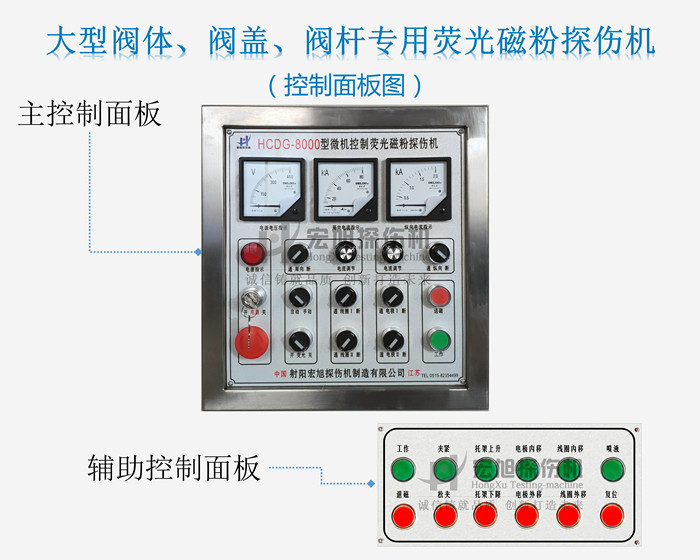

大型閥門組件閥體閥蓋閥桿專用熒光磁粉探傷機在工作時會由主控制面板、輔助控制面板、腳踏開關三部分進行聯合控制，便于操作者靈活操作。
主控制面板固定在電源柜的正上方，輔助控制面板固定在磁化位，可在磁化位左右移動，腳踏開關置于磁化位操作者站立處，可移動，可跟據操作者的站位及操作情景任意選用對設備進行操作。

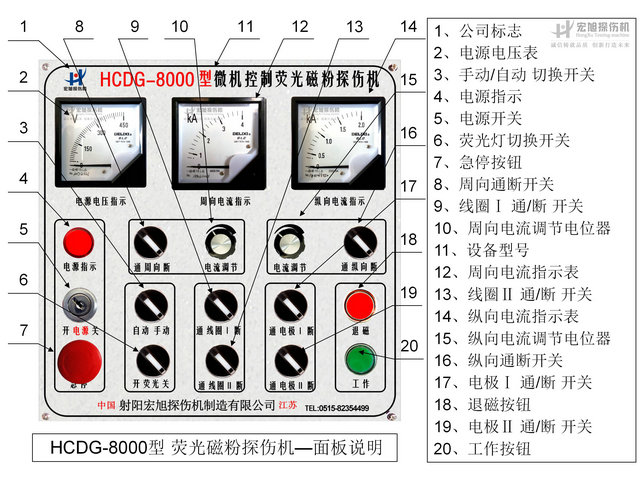

1、主控制面板
序號 | 名稱 | 功能說明 |
1 | 公司標志 | 指示“射陽宏旭探傷機制造有限公司”公司標志 |
2 | 電源電壓表 | 指示電源電壓是否正常 |
3 | 手動/自動 切換開關 | 切換設備“手動”“自動”狀態 |
4 | 電源指示 | 指示設備接通電源 |
5 | 電源開關 | 為設備工作電源開關， 右旋為開，左旋為關 |
6 | 熒光燈切換開關 | 可對日光燈與熒光燈開關控制 |
7 | 急停按鈕 | 在“手動”“自動”狀態下通過該按鈕隨時切斷電源 |
8 | 周向 通/斷開關 | 接通時允許周向磁化，斷開時不允許周向磁化 |
9 | 線圈Ⅰ通/斷開關 | 在“手動”“自動”狀態下控制左線圈是否伸出或不動 注明：本機線圈氣動功能僅在最大極間距時可用。 |
10 | 周向電流調節電位器 | 調節周向電流大小 |
11 | 設備型號 | 指示設備的具體型號 |
12 | 周向電流指示表 | 指示周向磁化電流大小 |
13 | 線圈Ⅱ通/斷開關 | 在“手動”“自動”狀態下控制右線圈是否伸出或不動 注明：本機線圈氣動功能僅在最大極間距時可用。 |
14 | 縱向電流指示表 | 指示縱向磁化磁勢大小（指示電流乘以線圈匝數） |
15 | 縱向電流調節電位器 | 調節縱向磁勢的大小 |
16 | 縱向 通/斷開關 | 接通時允許縱向磁化，斷開時不允許縱向磁化 |
17 | 電極Ⅰ通/斷開關 | 在“手動”“自動”狀態下控制左電極箱是否可移動 |
18 | 退磁按鈕 | 在“手動”狀態下按下按鈕立即啟動退磁功能 |
在“自動”狀態下按下按鈕自動夾緊工件后起啟退磁功能 | ||
19 | 電極Ⅱ通/斷開關 | 在“手動”“自動”狀態下控制右電極箱是否可移動 |
20 | 工作按鈕 | 在“手動”狀態下通過該按鈕對工件磁化 |
在“自動”狀態下通過該按鈕啟動設備自動功能 |

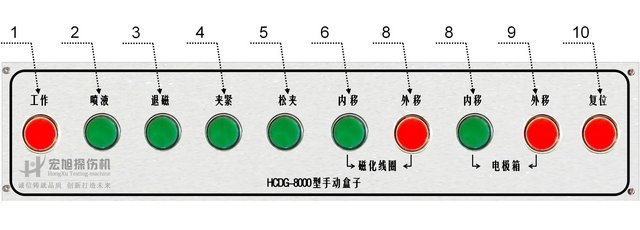

2、輔助控制面板
序號 | 名稱 | 功能說明 |
工作按鈕 | 在“手動”狀態下通過該按鈕對工件磁化 | |
在“自動”狀態下通過該按鈕啟動設備自動功能 | ||
2 | 磁懸液噴液按鈕 | 在“手動”狀態下按下控制磁懸液噴或關 |
3 | 退磁按鈕 | 在“手動”狀態下按下按鈕立即啟動退磁功能 |
在“自動”狀態下按下按鈕自動夾緊工件后起啟退磁功能 | ||
4 | 磁化電極夾緊按鈕 | 在“手動”狀態下按下控制氣缸夾緊工件 |
5 | 磁化電極松夾按鈕 | 在“手動”狀態下按下控制氣缸松開工件 |
6 | 線圈內移按鈕 | 在“手動”狀態下按下控制線圈氣動伸出 注：在最大極間距下可用。 |
7 | 線圈外移按鈕 | 在“手動”狀態下按下控制線圈氣動縮回 注：在最大極間距下可用。 |
8 | 電極箱內移按鈕 | 開始工作前，按下左右電極箱向內（縮小極間距）同時移動 |
9 | 電極箱外移按鈕 | 開始工作前，按下左右電極箱向外（放大極間距）同時移動 |
10 | 復位按鈕 | 在“自動”狀態下按下按鈕將自動程序復位初始狀態。 |
注明 | 本機另配有專用腳踏開關 | 在“手動”狀態下踩下該開關對工件磁化 |
在“自動”狀態下踩下該開關啟動設備自動功能 |
注明：主控制面板可跟據需要升級到人機界面（HMI），人機界面設計有管理者與操作者兩種操作權限，系統的各項工作參數全部在人機界面上顯現 ，并可預設定。
